Fördelarskåp

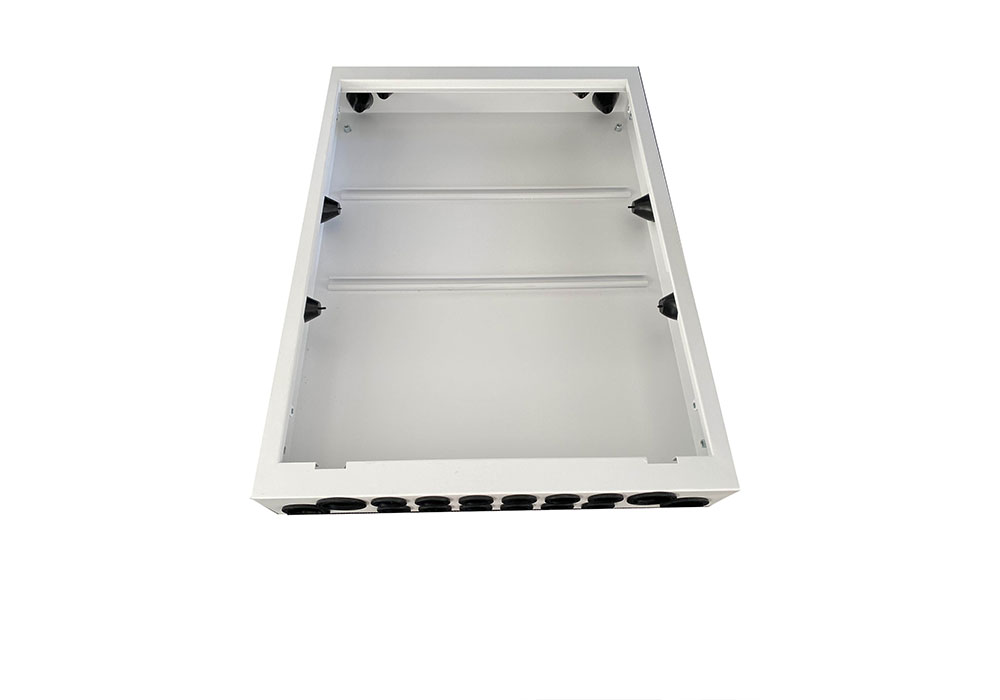

HeatUp Fördelarskåp med ram och lucka

Ladda ner produktblad

PRODUKTBESKRIVNING
HeatUp Golvvärmeskåp kommer i tre stycken olika dimensioner. Litet skåp 550x750x95mm max 5 st slingor. Mellan skåp 800x750x95mm max 10 st slingor. Stort skåp 950x750x95mm max 12 st slingor. Skåpen samt Ram och Lucka är tillverkade i plåt och pulverlackerade i vitt (Ral 9006). I skåpet sitter färdigmonterade rörgenomföringar där toppen enkelt trycks igenom vid genomföring utav HeatUp golvvärmerör samt dräneringsrör. Vid dräneringsrör skall rörgenomföringen vändas. För att få plats med dräneringsgeröret skall skåpet installeras på minimum 250mm över golvet. Skåpet är anpassat för att följa regelverket inom Säker vatteninstallation. Skåpet kompletteras med Ram och Lucka. HeatUp Golvvärmefördelare monteras på skenorna i skåpet. Matning till fördelaren kan ske från sidorna, från botten eller från toppen av skåpet. Skåpet har 8 gängade M6 hål, 4st i sidorna samt 4st i bakkant. I hålen kan 4 st bifogade rörhållare gängas i. Detta för montering på exempelvis armeringsjärn. Medföljande stänkskydd skall alltid monteras innanför Ram och Lucka.

ANVÄNDNINGSOMRÅDE
HeatUp golvvärmeskåp används där det önskas att dölja golvvärmefördelaren.
Skåpet är enkelt att monteras inbyggt i väggen alternativt utvändigt, till skåpet fästs ram och lucka.

TEKNISKA DATA:
Färg Ral 9006
Mått Litet Skåp Max 5 slingor
550x750x95mm
Mått Mellan Skåp Max 9 Slingor
800x750x95mm
Mått Stort Skåp Max 12 Slingor
950x750x95mm
RSKnr: Litet Skåp 298 81 11
RSKnr: Mellan Skåp 298 81 12
RSKnr: Stort Skåp 298 81 13
RSKnr: Ram Och Lucka Liten 298 81 17
RSKnr: Ram Och Lucka Mellan 298 81 18
RSKnr: Ram Och Lucka Stort 298 81 19

HeatUp Ram och Lucka

PRODUKTBESKRIVNING
HeatUp Ram och Lucka döljer fördelaren i skåpet och ger skåpet en snygg kant mot väggen. Skåpen samt Ram och Lucka är tillverkade i plåt och pulverlackerade i vitt (Ral 9006). HeatUp Stänkskydd som medföljer skall alltid monteras innanför Ram och Lucka.Ramen monteras enkelt genom att fästa medföljande skruvar genom hålen in i skåpet. Ramen bygger ut cirka 10mm och kan justeras ut cirka 40mm om så önskas. Luckan går att låsa med ett nyckelfritt vridlås.

ANVÄNDNINGSOMRÅDE
HeatUp Ram och Lucka används för att dölja fördelaren.
