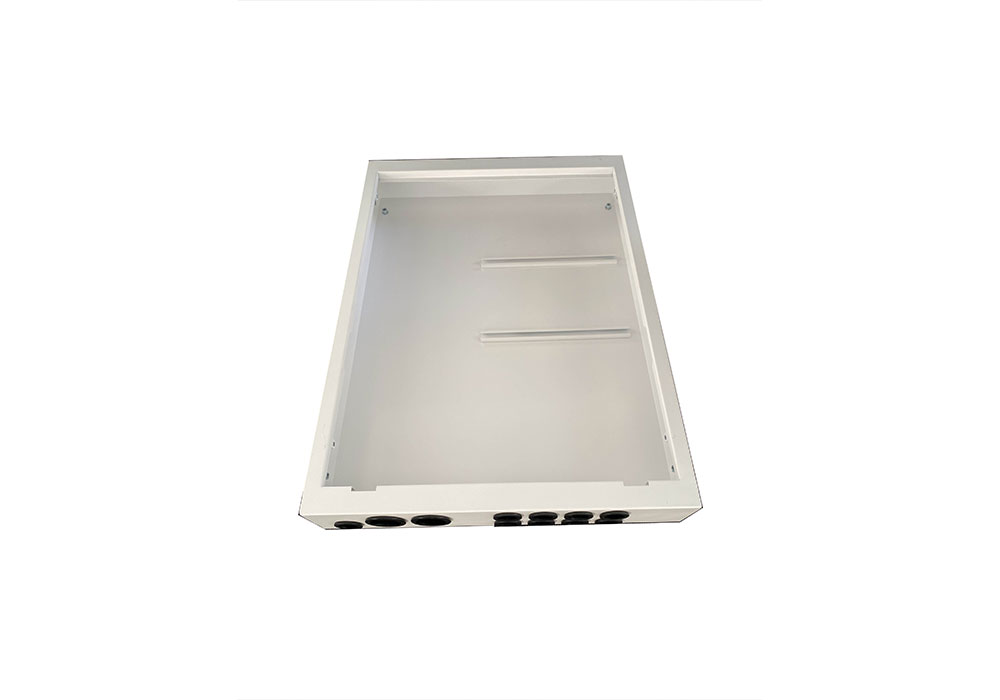

Shuntskåp

HeatUp Shuntskåp med ram och lucka

Ladda ner produktblad

PRODUKTBESKRIVNING
HeatUp Shuntskåp kommer i tre stycken olika dimensioner. Litet skåp 550x750x95mm max 4 st slingor. Mellan skåp 800x750x95mm max 9 st slingor. Stort skåp 950x750x95mm max 12 st slingor. Skåpen samt Ram och Lucka är tillverkade i plåt och pulverlackerade i vitt (Ral 9006). I skåpet sitter färdigmonterade rörgenomföringar där toppen enkelt trycks igenom vid genomföring utav HeatUp golvvärmerör samt dräneringsrör. Vid dräneringsrör skall rörgenomföringen vändas. För att få plats med dräneringsgeröret skall skåpet installeras på minimum 250mm över golvet. Skåpet är anpassat för att följa regelverket inom Säker vatteninstallation. Skåpet kompletteras med Ram och Lucka. HeatUp Golvvärmefördelare monteras på skenorna i skåpet. Matning till fördelaren sker på vänster sida av skåpet. Skåpet har 8 gängade M6 hål, 4st i sidorna samt 4st i bakkant. I hålen kan 4 st bifogade rörhållare gängas i. Detta för montering på exempelvis armeringsjärn. Medföljande stänkskydd skall alltid monteras innanför Ram och Lucka.

ANVÄNDNINGSOMRÅDE
HeatUp golvvärmeskåp används där det önskas att dölja golvvärmefördelaren. Skåpet är enkelt att monteras inbyggt i väggen alternativt utvändigt. Till skåpet fästs ram och lucka.

TEKNISKA DATA:
Färg: Ral 9006
Mått Litet Skåp Max 4 slingor 550x750x95mm
Mått Mellan Skåp Max 9 Slingor 800x750x95mm
Mått Stort Skåp Max 12 Slingor 950x750x95mm

RSKnr: Litet Skåp 2988114
RSKnr: Mellan Skåp 2988115
RSKnr: Stort Skåp 2988116
RSKnr: Ram Och Lucka Litet 298 81 17
RSKnr: Ram Och Lucka Mellan 298 81 18
RSKnr: Ram Och Lucka Stort 298 81 19

HeatUp Ram Och Lucka

PRODUKTBESKRIVNING
HeatUp Ram och Lucka döljer fördelaren i skåpet och ger skåpet en snygg kant mot väggen. Skåpen samt Ram och Lucka är tillverkade i plåt och pulverlackerade i vitt (Ral 9006). HeatUp Stänkskydd som medföljer skall alltid monteras innanför Ram och Lucka. Ramen monteras enkelt genom att fästa medföljande skruvar genom hålen in i skåpet. Ramen bygger ut cirka 10mm och kan justeras ut cirka 40mm om så önskas. Luckan går att låsa med ett nyckelfritt vridlås.

ANVÄNDNINGSOMRÅDE
HeatUp Ram och Lucka används för att dölja fördelaren.


TEKNISK DATA:
Färg: Ral 9006
Mått: Liten Ram Och Lucka 590x770mm
Mått: Mellan Ram Och Lucka 819x770mm
Mått: Stor Ram Och Lucka 969x770mm
RSKnr: Litet Shuntskåp 2988114
RSKnr: Mellan Shuntskåp 2988115
RSKnr: Stort Shuntskåp 2988116
RSKnr: Ram Och Lucka Liten 2988117
RSKnr: Ram Och Lucka Mellan 2988118
RSKnr: Ram Och Lucka Stort 2988119
