HeatUp Smart Golvgivare

Ladda ner produktblad

PRODUKTBESKRIVNING

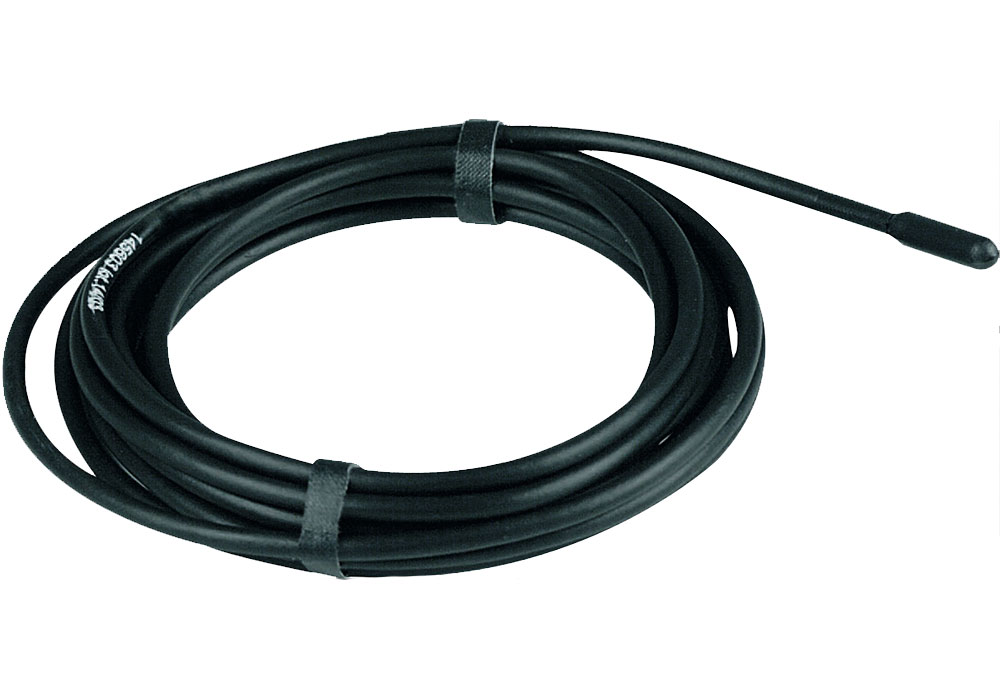

HeatUp Smart Golvgivare. Används för att mäta golvtemperaturen i heatup golvvärmesystem.

ANVÄNDNINGSOMRÅDE
Heatup Smart Golvgivare kopplas in i rumstermostat och dras ned i golvet inuti ett skyddsrör. Golvgivaren används där önskemål finns om att kunna mäta och styra rummet med hänsyn tagen till golvtemperaturen.

MONTERINGSANVISNING

  • Använd rörsystem för elektriska installationer i enlighet med SS-EN/IEC 61386-23.
  • Golvgivaren kopplas in i termostaten i plintar märkta NTC enl. bild.
  • Golvgivaren måste monteras i ett isolerande installationsrör som är förseglat i golvänden (1) för att underlätta eventuellt byte av givaren.
  • Minsta böjradie är 5 cm (2).
  • Optimal placering av golvgivaren är mitt emellan de två golvvärmeslingorna (3).
  • Golvgivaren är strömförande, och därför måste eventuell förlängning av givarkablar hanteras på samma sätt som vanliga spänningsförande kablar.

TEKNISKA DATA:
Typ: NTC
Motstånd:: 47 kΩ
Drifttid: Permanent ansluten
Mått L 3 m
Omgivningstemperatur: 0 - 40° C
Temperatur lagring/trans -20 - 65° C
Färg: Svart
RSK Nummer: 298 80 97
