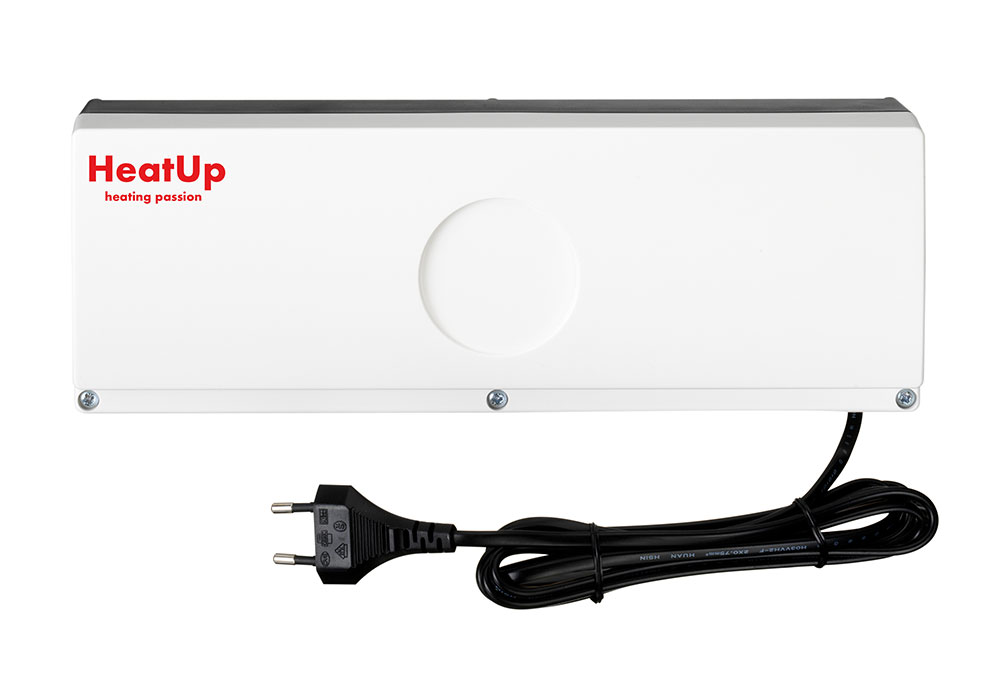

HeatUp Base trådbunden kopplingsbox

Ladda ner produktblad

PRODUKTBESKRIVNING
HeatUp kopplingsbox för tråddraget Bassystem. Kopplingsboxen har inbyggt Trafo och kan göra till 10 rumstermostater och 10 ställmotorer 24V.

ANVÄNDNINGSOMRÅDE
HeatUp kopplingsbox Base bör ihop med HeatUp tråddragen rumstermostat Base och HeatUp ställmotor 24V. Kopplingsboxen styr då golvvärmefördelarens ventiler till öppna och stänga ut efter respektive rums värmebehov.

BRUKSANVISNING
HeatUp kopplingsbox Base kopplas i med stickkontakt i 230V / 50Hz. Kopplingsboxen har en inbygd transformator 230V / 24V vilket gör att rumstermostat 24V samt ställmotor 24V kan skriva. Kopplingsboxen har 2 stycken potentionalfria reläer för kontroll av cirkulationspump samt panna / värmepump. Kopplingsboxen skruvas fast på vägg alternativt inuti fördelarskåp.

TEKNISKA DATA:
Strömmatning: 230 VAC ± 10%
Antal utgångar: 10
Utgångar ström: 24 VAC
Max effekt per utgång: 3W (1 ställmotor / utgång)
Pump och pannrelä: Max 230 VAC (2A)
Omgivningstemperatur: 0 - 50 °
Transporttemperatur: - 20 - 60 ° C
IP Klass: 22
Längd strömkabel: 2m
Vikt: 1,5 kg
Mått LxBxD 313,5x110x61mm

RSK Nummer: 298 80 82
